快盈v3官网介绍油研柱塞泵A3H系列使用注意事项
发布时间：2014-10-21
　　
　　快盈v3A3H变量柱塞泵使用该注意什么呢？YUKEN油研官网介绍油研柱塞泵A3H系列使用注意事项。
　　一、A3H系列高压变量柱塞泵的液压油液使用注意事项
　　1、液压油液
　　可使用温度为0~60℃时油的粘度范围为20~400m㎡/s、清洁的石油基液压油（相当于ISOVG32或46）。
　　2、防止杂物混入
　　油液的污染会引起泵的故障和缩短寿命的原因。必须注意油液的污染控制，请保持污染度在NSA10级以内。
　　吸油口必须安装至少100μm的管道式滤油器。回油路必须安装一个小于10μm的管道式滤油器。
　　二、A3H高压变量柱塞泵使用注意事项
　　1、泵安装
　　安装泵时加油口位置向上。
　　2、轴的对中
　　尽可能使用挠性联轴节，以避免由于弯曲或推力引起的任何应力。注意，最大允许不同轴度误差TIR（Total Indicator Reading）小宇0.1mm，最大允许角度误差小宇0.2°。
　　3、吸入压力
　　泵入口处吸入压力在-16.7~+50kPa之间。在高于1800r/min时为0~+50kPa。吸入口配管的直径要与所规定的管法兰的直径相同。泵的稀土口高度离油箱液面必须小于1m。
　　4、配管须知
　　在吸入口或输出口使用钢管时，由于配管对泵的额外负载可产生噪声的原因。为了避免额外的负载，请使用橡胶软管。
　　5、吸入管
　　如泵高于液面安装时，吸入管和吸入管滤油器不要高于泵的接口位置，以防止空气进入吸入管。
　　6、泄油管
　　按照下表安装泄油管路，并应保证泵腔内的压力保持低于0.1MPa的正常压力，冲击压力小于0.5MPa。配管长度小于1m，要单独安装不要与返油管合流，管末端应浸没在油中。

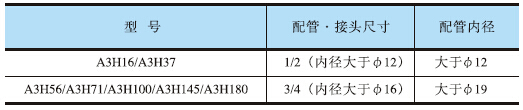

　　泄油管尺寸推荐值:
　　7、安全阀
　　回路突然闭塞，但泵回到全截流为止仍输出的流量因而发生冲击压力。冲击压力高会容易损坏回路中的技巧、配管等，所以要在外部设置安全阀（冲击压力不可高于泵的最大工作压力）。
　　8、排气
　　泵内部及管路内有空气混入会发生振动，请将空气排净。
　　9、启动时注意
　　在第一次启动前，通过加油口将清洁的液压油注入（见下表）。
　　启东时为避免气堵现象，调节液压回路使泵输出的油直接回油箱。或操作换向阀，使执行元件在无负载的情况下运行。

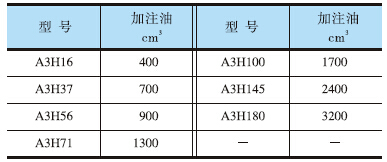

　　液压油液加注量:

　　12、压力调节
　　顺时针调节流量调节螺钉，流量减小。相当于调节螺钉1转的调节量，请参见下表。调节后必须拧紧螺母。

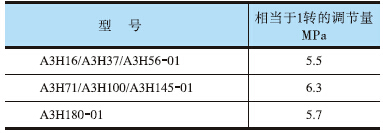

       相当于压力调节螺钉1转的调节量：

       13、流量调节
　　顺时针调节流量调节螺钉，流量减小。相当于调节螺钉1转的调节量，请参见下表。调节后必须拧紧螺母。
       相当于流量调节螺钉1转的调节量：

　　本文出自快盈v3官网http://nianfa0769.com提供，转载请注明出处。
