日本工业标准“液压气动系统及机械” 图形符号及回路图
——JISB0125-1∶2007（摘要）
1.适用范围 Scope
本标准规定了液压及气动元件及其机器的图形号。
备注∶下列所示本标准依据的国际标准及其标示对应程
度的符号。
ISO1219-2006,Fuiid power system and compo-nents -Graphic symbols and circuit diagrams-Partl:Graphic symbols for conventional use andData-processing applications(MOD)
另外、标示对应程度的符号（MOD）按照ISO/IEC Graphic21己做了修改。
2.引用标准（略）
3.术语及定义（略）
4.依据标准的标示（关于本标准）（略）
5.一般规则
5.1 机器的图形符号需按本标准规定的基本符号及其组合
符号的规则画法。
5.2 大部分的图形符号代表机器及装置的特定的功能，但
一部分的图形符号代表操作机能和操作方法。5.3 图形符号并不代表机器的实际结构。
5.4 机器的图形符号代表其机器的非通电状态（或停歇状
态）。对于没有明确定义的非通电状态（停歇状态）图形符号需按本标准所示的图形符号绘制的规则里，特对机器的图形符号的规则绘制。适用回路图的规则参照JISB0125-2。
5.5 机器的图形符号标示属于其机器所有的连结口。
5.6 图形符号标示其连结口、压力、流量和电气连结等
参数或设定值时，需要有标示所需空间余量。5.7关于基本符号，其符号的绘制按照ISO81714-1，可
将左右翻转或回转。
5.8 图形符号标示本标准及ISO81714-1所规定的基本位
置。将图形符号左右翻转或回转90°也意思不变。5.9 持有二个以上的主要功能并将这些互相连接的机器，
用以实线将其机器的图形符号全体围绕。注1 譬如，方向控制阀的控制机构，过滤器的眼堵
塞标示等，不看作为主要的功能。
注2 在本标准旧版，用以点划线围绕，为了更明确的
区别，做了上述更改。
5.10将二个以上的机器组装为一体的组件，用以点划线
围绕（参见8.1.3）
5.11在本标准所使用的虚线，是为标示邻接的基本要素
或机器。不使用于实际图形符号的本身。
5.12虽然ISO14617标准群的图形符号，模楷尺寸以M=
2.5mm，线的粗细0.25mm绘制。在本标准里，图形符号的大小为线的粗细0.2mm。但、依据任何模楷尺寸，文字符号必须为高度2.5mm，线的粗细0.25mm。用于机器的标签及样本，图形符号的大小可按需要加以决定。
5.13文字符号及连接口符号的字体，采用立体（直立体）
的文字。

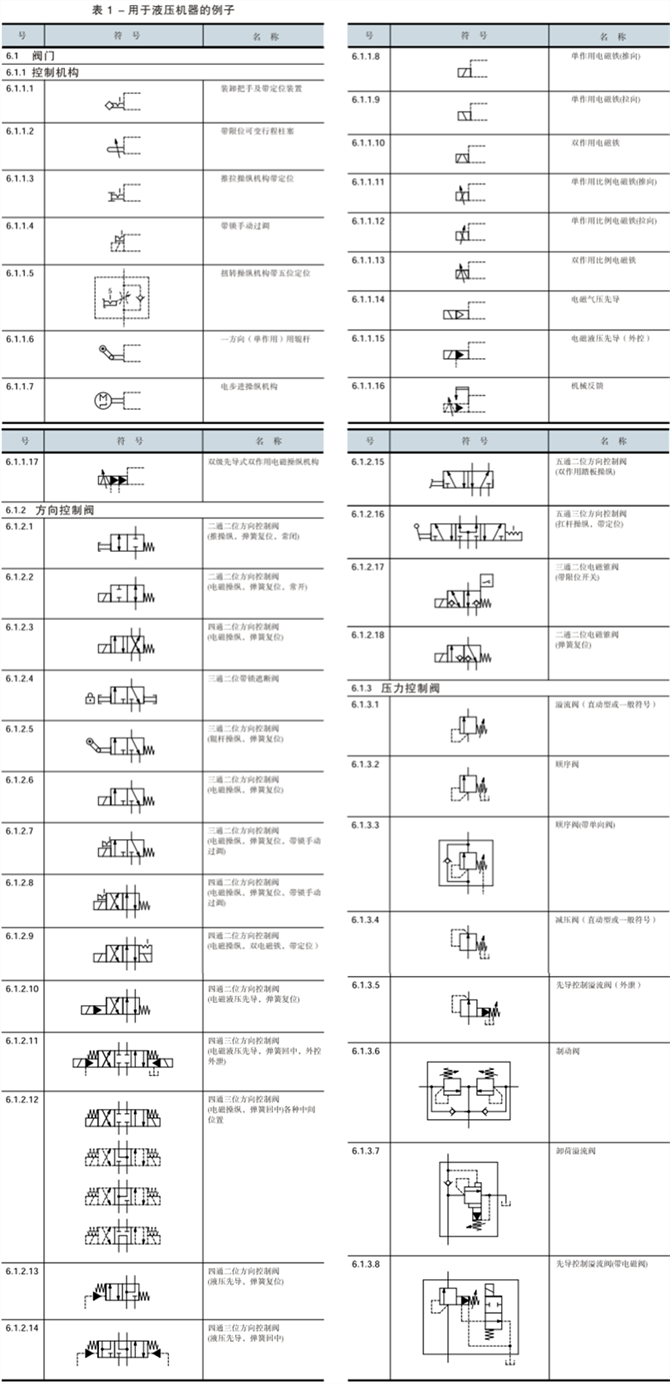

6.用于液压机器的例子
